可编程中央控制系统

系统概述

中央集中控制系统为智能多媒体会议室系统设计灵魂,集中了灯光、机械、投影及视音频控制手段于一体,为使用者提供简单、直接的控制界面,令使用者能方便地掌握整个空间环境各设备的状态及功能。


系统特点

1. 功能强大

能实现对会议室的显示系统、数字会议系统、音频扩音系统、音视频、计算机信号切换系统、环境灯光系统、扩声音量等进行全面、自动化、智能化控制,实现各区域同步或独立操作,并可实现移动一键式操控。

2. 稳定可靠

采用国际流行SMT全贴片式生产工艺,大量采用高度集成化协处理芯片,考究的LAY OUT让系统运行非常稳定、流畅,主机内置256MB内存及1G的大容量FLASH存储器,采用最新64位三星ARM内嵌式处理器,处理速度最高可达667MHZ。

3. 集成度高

主机集成了8路独立可编程RS-232控制接口,可以收发RS232、RS485、Rs422格式数据;8路独立可编程IR红外发射口,红外发射口可以做串口使用,使可编程口总数达到16个;8路数字I/O输入输岀控制口,带保护电路;8路弱电继电器控制接口,可控制5V的开关量;2个NET网络控制接口,可以并接最大256个网络设备;内嵌智能红外学习功能模块,无须配置专业学习器。

4.操作人性化

中控系统采用IPAD及Android平板电脑进行操作,中控主机和IPAD及Android平板电脑根据会议室时间使用情况,编辑运行控制程序,下载到中控主机和IPAD及Android平板电脑进行控制运行控制,可根据用户需求个性化定制操作界面。

5.兼容性强

iPad/iPhone/Android(安卓)人机界面编程全面兼容传统触屏的编程方式,无需重新学习新的编程方法,极其方便升级更换,客户可编程设置的任何控制协议或者控制代码,支持双代码的控制,即一键发二种代码,支持硬件学习红外功能,客户可方便现场更换红外设备而无需再次编程,也可从网上下载各种常用的电器设备的红外代码库。

6.拓展性强

内建网络接口,支持网络级联,支持无限空间扩容

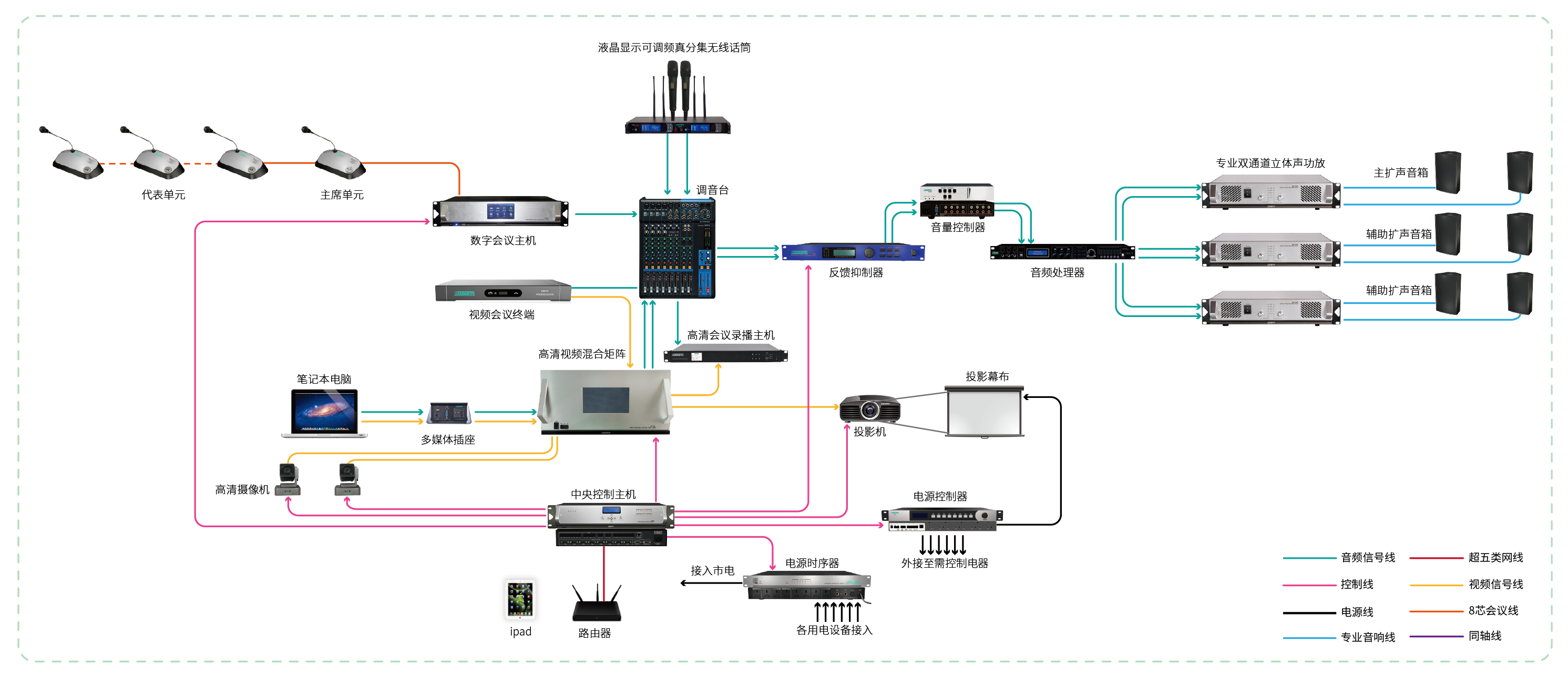

系统拓扑图


系统功能

1. 音视频调度

会议室音视频输入信号有摄像机视频信号,DVD音视频信号,笔记本/电脑音视频信号等,输出信号有投影影机信号、电视机信号等,所有的音视频信号都经过音视频矩,通过音视频矩阵与中控主机配合,可实现对音视频的统一调度管理。

2. 电源控制

会议室配置电源管理模块,负责对会议室的设备电源管理,可以控制音响系统电源、投影机电源、投影幕升降、桌面升降器、窗帘等设备电源,所有的操控都可以通过IPAD及Android平板电脑完成,紧急情况下可以通过手的进行控制。

3. 控制信号处理

中控系统还在会议中担 当会议摄像跟踪人员,通过连接摄像机和会议系统,对会议发言单元的控制信号进行处理,在进行控制摄像机,达到单元开启发言时,摄像机自动跟踪到位,同时也可以通过无线触摸屏进行控制摄像机调焦、变倍、放大、缩小等

4.红外信号控制

另外中控系统可以通过中控主机的红外接接口对DVD播放器、液晶电视机、窗帘等进行控制;
